PPMS 低温电阻率测试_霍尔磁阻测试综合物性测量 CMA 检测 - 研途有你科研测试平台

项目推荐

二次谐波

已下单 0次

平均周期 9天 | 总体满意度 98%

立即预约

压电性能测试

已下单 0次

平均周期 7天 | 总体满意度 99.8%

立即预约

原子荧光光谱（AFS）

已下单 0次

平均周期平均5.0个工作日天 | 总体满意度 98.2%

立即预约

电阻率测试

已下单 0次

平均周期 6天 | 总体满意度 98%

立即预约

项目介绍

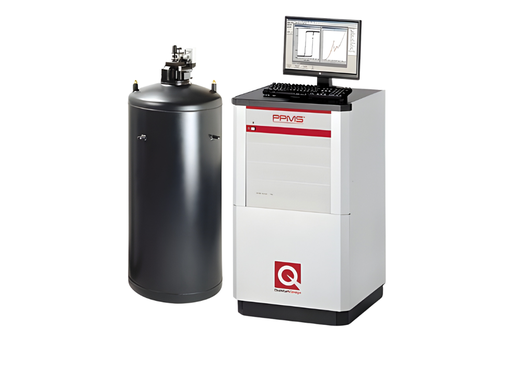

综合物性测量系统（PPMS, Physical Property Measurement System）与超导量子干涉仪（SQUID, Superconducting Quantum Interference Device）凭借强磁场、极低温等极端测试环境与高灵敏度，构成宏观量子态与功能性材料表征的重要基石。
磁学性质测试：从静态磁化到动态磁响应
在磁学测量层面，SQUID-VSM（振动样品磁强计）通常作为PPMS选件或独立系统配置，基于超导环路的约瑟夫森效应，可实现10⁻⁸ emu量级的超高分辨率。该系统可精确测量直流磁化率（M–T曲线）、磁滞回线（M–H loop）、剩磁与矫顽力，是研究超导体迈斯纳效应（抗磁屏蔽）、弱磁性材料（反铁磁或顺磁）及稀磁半导体的标准工具。
同时，PPMS平台搭载的交流磁化率（AC Susceptibility）选件可进一步提供动态磁响应信息。通过测量交流磁化率的实部（χ′，反映磁化强度幅值）和虚部（χ″，反映磁损耗），研究人员可精准捕捉自旋玻璃的冻结温度、超导体的下临界场（Hc1）以及磁阻挫体系的频率依赖行为；其温度依赖关系是鉴别磁相变类型的“指纹”谱图。
电学性质测试：多端法下的载流子输运
借助PPMS的高精度恒流源与纳伏表，系统支持从两探针到五探针的灵活接线配置，以消除接触电阻的影响。在电学输运方面，PPMS可在温度（2 K–1000 K）和磁场（0–14 T甚至更高）变化条件下进行电阻率（ρ–T）测量，并结合范德堡法获得薄层材料的载流子浓度与迁移率。更为关键的是，系统搭载的电输运选件（ETO）能够同步测量纵向电阻与霍尔电阻，从而分离常规霍尔系数（正常载流子贡献）与反常霍尔贡献（与磁有序相关），这对拓扑半金属和磁性多层膜的拓扑霍尔效应研究至关重要。
热学性质测试：热力学势的精密追踪
在热力学性质方面，PPMS提供集成的热输运选件（TTO）和比热选件（He-3或DynaCool）。比热测量采用热弛豫法或热脉冲法，可在极低温下以高分辨率获得比热容（Cp）随温度和磁场的变化。比热数据中的异常峰（λ峰或Schottky异常）是判定超导转变、磁有序转变（如Néel温度）及晶格结构相变最直接的热力学证据。结合德拜模型和电子比热系数（γ）的拟合，可定量计算电子有效质量和态密度，从而区分能带结构的拓扑非平凡性。同时，热输运选件通过安装线性热梯度加热器和差分热电偶，可同步测量热导率（κ）和热电势（塞贝克系数，S）。
总而言之，PPMS作为“一机多用”的综合平台，可实现电阻率、比热、热导率及交流磁化率的同步或分步表征；SQUID则专精于超高灵敏度的本征直流磁矩探测。二者相辅相成，共同构成从宏观磁性（SQUID）到微观载流子与热力学熵变（PPMS）的全景式表征闭环。这些测试结果不仅是构建复杂相图（如温度–磁场–压力相图）的实验基石，也是验证密度泛函理论（DFT）计算及量子临界行为不可或缺的定量依据。

项目案例

样品要求

范德堡法样品要求
可测温度范围： 2–1000 K。
块体/薄膜样品尺寸：长3–10 mm，宽3–10 mm（最大不超过10×10 mm）；0.1 mm＜整体厚度＜3 mm。
液体样品：可测，需提供2–5 mL，要求无毒且不易挥发。
粉末样品：需提供0.5 mL以上。
默认测试参数：升温速率5 K/min，扫描步长3 K。
厚度信息：请提供样品准确厚度。
表面要求：样品表面应平整光滑，无孔洞或缺陷，否则可能影响测试结果准确性。
形状要求：对样品形状无严格要求，可为矩形、圆形或不规则形状。
涂层薄膜样品：基底不能导电，请务必提供薄膜（导电层）厚度信息。

四引线法样品要求（需额外备注或提前咨询）
可测温度范围： 2–400 K。
电极要求：必须选做电极，价格需另行沟通。
尺寸要求：建议采用细长条状，长3–10 mm，宽2–5 mm，高1–2 mm。
如对扫描步长等测试参数有特殊要求，请备注并联系对接技术顾问确认报价。

常见问题

PPMS测高温电阻率时，保护气体是什么气体？

将样品放入样品腔后，会先用氦气清洗三遍腔体，然后抽真空。密封性良好，不用担心高温氧化样品。

沿途伙伴

举报有奖

意见反馈
