同步辐射 PDF 测试原子对分布函数全散射局域结构表征服务 - 研途有你科研测试平台

项目推荐

同步辐射SAXS/WAXS

已下单 0次

平均周期 15.5天 | 总体满意度 98.4%

立即预约

同步辐射共振软X射线散射

已下单 0次

平均周期 16天 | 总体满意度 99.8%

立即预约

同步辐射——XRD

已下单 0次

平均周期 14天 | 总体满意度 99%

立即预约

同步辐射——PDF

已下单 0次

平均周期 21天 | 总体满意度 99.8%

立即预约

项目介绍

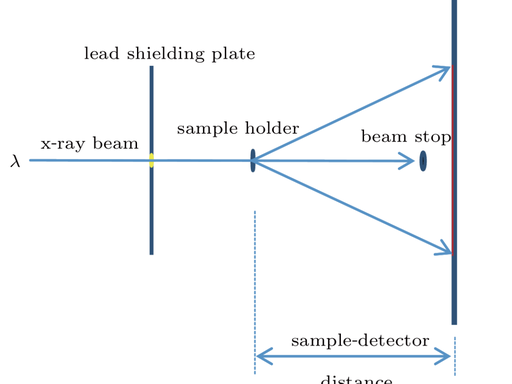

同步辐射PDF以高能硬X射线测量样品广角全散射数据，因此也称为全散射分析，可提供长程原子有序性信息、中短程结构信息，如短程有序/无序排布、键长、局部缺陷等。

项目案例

样品要求

粉末：100mg（粒度均匀）；块体长宽10*10mm以上，厚度5mm以下;

常见问题

如何获得高质量的PDF数据？

PDF对数据质量的要求高于常规粉末衍射，样品状态与采集条件都会直接影响最终结果。从送样角度，最需要关注的是粒度均匀性和吸收效应两个环节。
样品制备方面，粉末应研磨至手摸无颗粒感的“面粉质感”，粒度一般控制在约45 μm或过400目筛，以减少斑点状衍射和择优取向。块体或合金样品厚度建议控制在5 mm以下；若样品对X射线吸收较强，需适当稀释或减薄，否则吸收校正不充分会引入背景伪影，并传播至PDF基线。对于纳米颗粒或薄膜样品，样品过厚还会带来多重散射问题，进一步劣化数据。
数据采集方面，PDF需要足够宽的Q范围以保证实空间分辨率，同步辐射PDF专用线站的Q_max通常可达25 Å⁻¹以上。但Q_max并非越高越好——高Q区信噪比会下降，实际处理时常在实空间分辨率与噪声水平之间取平衡。此外，计数时间不足会直接导致PDF中出现无法与结构峰区分的振荡条纹，尤其影响高r区弱峰的可靠性。因此，送样前明确测试目的（是否需要高r区信息、是否关注微弱局域畸变等），有助于工程师合理设置采集参数。

沿途伙伴

举报有奖

意见反馈
